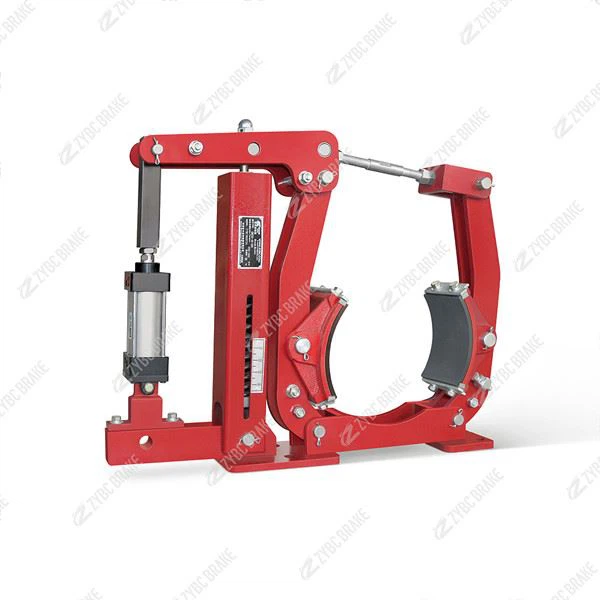

QW, QWZ5-SARJAN PNEUMAATTISET RUMPUJARRUT

Sovellus
●QW, QWZ5-sarjan pneumaattisia rumpujarruja voidaan käyttää laajasti erilaisiin mekanismeihin, jotka hidastavat ja pysähtyvät/jarruttavat erilaisia epävakaita, vyökuljetuksia, satamien käsittelyä, metallurgisia ja rakennuskoneita, jotka on varustettu pneumaattisella lähteellä paikan päällä.

PÄÄOMINAISUUS
●Lukittava kengänväälyn tasapainotuslaite ja kengän automaattinen kohdistamislaite tasaavat jatkuvasti jarrukenkien välystä molemmin puolin ja tekevät säätämisestä tarpeetonta välttäen jarrupäällysteen, joka tarttuu jarrupyörään.
●Pääsaranaranikohdat on varustettu itsevoitelevalla laakerilla, mikä tekee vaihteistosta korkean nopeuden, pitkän huollon.
Voitelu on tarpeetonta käytön aikana.
●Mukana tuleva jousiputki suojaa jousitta vaurioilta ja kontaminaatiolta.
●Jarrupäällyste on korttia ja täysin muotoiltua rakennetta, joka on helppo ja nopea vaihtaa.
Asiakkaan on valittava eri materiaalien, kuten puolimetallien (ei-asbestin) jarrupäällyste.
●Uudentyyppiset ilmasylinterit otetaan käyttöön, jotka toimivat äkillisesti ja joiden käyttöikä on pitkä.
●Jarru sulkeutuu sähkökatkoksen sattuessa (vikasietoperiaate). Jarrutus jousivoimalla. Pneumaattinen vapautuminen.

ST ANDARDS COMPL IANT
●QW-sarjan jarrujen mitat ja jarrutusmomentin parametrit ovat JB/T6406- 2006- ja DIN15435-standardien mukaiset, teknologiavaatimukset ovat JB/T6406.2006-standardin (taulukko 1) mukaisia.
●QWZ5-sarjan jarrujen mitat ja jarrutusmomentin parametrit ovat GB6333-86-standardin mukaiset, teknologiavaatimukset ovat JB/T6406-2006-standardin (taulukko2) mukaisia.

TOIMINTAKUNTO
●Ympäristön lämpötila: -20°C - +50°C
●Suhteellinen kosteus:≤90%
●Käyttöilmanpaine: 0,5-0,7Mpa
●Käyttö: jaksottainen (S3-60 %, 1200 kertaa tunnissa) ja jatkuva(S1)
●Erityisvaatimuksista voidaan keskustella ennen tuotantoa.

ÄÄRIVIIVA- JA ASENNUSULOTTUVUUS

LISÄVARUSTEET (VALINTA)

●Eri materiaalien jarrupäällysteitä on saatavilla valintaan, mukaan lukien puolimetalli (ei asbestia) kova ja puolikova, pehmeä (sisältää asbesti) aine.
●Rajakytkimet ja valvontalaitteet (K1orK2).
●Käsien vapautusvipu (S1or S2).
●K3 Vuori-kulumisen rajakytkin, joka on varustettu, mitkä signaalit osoittavat kulumista vuori saavuttaa rajan.
(huom. itsekompensaatiolaite on varustettava sovelluksessaM).
●Kuluminen itsekompensointilaite (M), joka ymmärtää loputtoman itsekompensoinnin kengänväästä ja vääntömomentista vuorauksen kuluessa.

TILAA MERKKI

ESIMERKKI TILAUKSESTA

●QW315-50 (alv 30)00:00:00,000
QWZ5-315/50-M.S1. K1,1 000 0 3. k.: 3

QW-OMPELEIDEN RUMPUJARRUJEN TEKNISET TIEDOT JA MITAT

●Huomautuksia: Potkuri 630 tai uudestiseiden 630-tyypeille otetaan käyttöön lyhyttahtisylinterit.
●Tietyn tyypin ja rakenteen koko on säilytettävä.

QWZ5-SARJAN RUMPUJARRUJEN TEKNISET TIEDOT JA MITAT

●Huomautuksia: Potkuri 630 tai uudestiseiden 630-tyypeille otetaan käyttöön lyhyttahtisylinterit.
●Tietyn tyypin ja rakenteen koko on säilytettävä.
