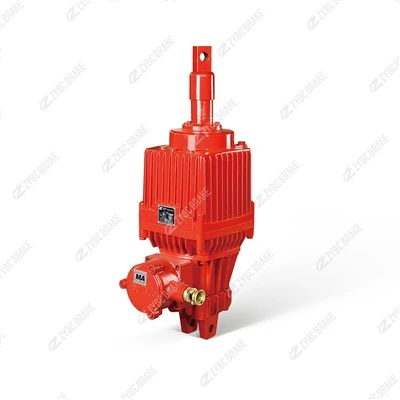

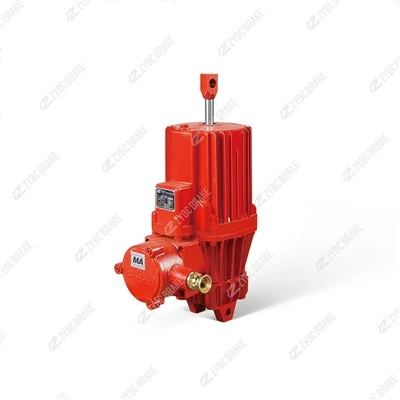

BEd50/6 tulenkestävä hydraulinen työntö - 500N/60mm
Tuotteen yleiskatsaus BEd-sarja on saksalainen EMG Eldro{0}}johdettu muotoilu, joka on paikallisesti tuotettu ja täysin yhteensopiva standardien DIN15430 (kansainvälinen) ja GB3836 / JB/T 10603-2006 / Q/ZYBC (kansallinen). BEd50/6 yhdistää tulenkestävän moottorin + keskipakopumpun + sylinterin yhteen kompaktiin alumiinikoteloon -...
Kuvaus
Tuotteen yleiskatsaus
BEd-sarja on saksalainenEMG Eldro{0}}johdettusuunnittelu, paikallisesti tuotettu ja täysin yhteensopivaDIN15430(kansainvälinen) jaGB3836 / JB/T 10603-2006 / Q/ZYBC(kansallinen). BEd50/6 integroi atulenkestävä moottori + keskipakopumppu + sylinteriyhdessä kompaktissa alumiinikotelossa - jännitteinen, juoksupyörä muodostaa paineöljyä, mäntä ulottuu esiasetettuun iskuun ja pitää työntövoiman; jännitteetön, paine romahtaa ja ulkoinen jarrujousi vetää tangon sisään.
2.1 Viisi rakenteellista etua
Ei--upotettu F--luokan moottori- käämit on täysin erotettu hydrauliöljystä, mikä eliminoi öljyn-vanhenemisen / palaneen-käämien vikatilan, joka on yhteinen vanhalle öljyllä-upotettu BYT1-perheelle. 275 W (Ex dⅡCT4) / 240 W (Ex dⅠ) -luokitus toimii luotettavasti kuumissa ympäristöissä.
Valetusta alumiinista tulenkestävä kotelo- kevyempi ja paremmin lämmönpoisto-/korroosionkestävyys kuin valurauta BYT1, sopii erinomaisesti kosteisiin kaivostunneleihin ja rannikkokemian tehtaisiin.
Dual Ex -peitto - Ex d I Mbmaanalaiselle hiilelle (metaani + hiilipöly, ei--louhintapinnat);Ex d IIB T4IIA/IIB palavan{0}}kaasun korjaamoille. Täydelliset sertifiointitiedostot toimitetaan yksikön mukana turvallisuus-osaston arkistointia varten.
Sisäänrakennettu{0}}tasapainoilmakammio- sisäinen öljynpaine pysyy tasapainossa missä tahansa suunnassa, mikä mahdollistaa0-180 astetta vapaa asennus(pysty, vaaka, kalteva) ilman vanhojen potkurien ilma-lukon työntövoiman-häviöongelmaa. Ei kiinnitysmuutoksia useimmissa jälkiasennuksissa.
IP65 täysin sinetöity- tulenkestävä liitäntärasia + vedenpitävä kaapeliläpivienti estää kaivoksen kosteuden, hiilipölyn ja kemikaalihöyryn. Kaksoistiivisteet akselissa ja työntö-tanko pidentävät tiivisteen käyttöikää dramaattisesti.
2.2 Minne se sopii
BEd50/6 on laukaisupotkuriRäjähdyssuojatut rumpu- ja levyjarrut BYWZ, BYWZ4, BYWZ5, BYWZ8/9 ja YWZP, ja yksinkertaisen vipuvivun avulla se käyttää myös edestakaisin, pyörivää ja heiluvaa (<90°) motions in valves, gates, clamps and conveyors. Typical sites: underground belt conveyors, mine hoists, explosion-proof cranes, coal feeders, coke-oven transfer cars, paint shops, grain elevators, oil refineries and chemical plants.
Tekniset tiedot
Arvot ovat valmistajan arvioimia tietoja (moni{0}}lähdeyhdenmukainen). Konfigurointiin- liittyvät tuotteet on vahvistettava todellista tilausta/Ex-sertifikaattia vastaan.
| BEd50/6 - Nimellisparametrit | |||
|---|---|---|---|
| Nimellinen työntövoima | 500 N (±20%) | Nimellinen isku | 60 mm |
| Jarrujousen voima | 460 N | Toiminta-aika, nousu / lasku | 0.62 s / 0.61 s |
| Nimellisteho | 240 W (Ex dⅠ) /275 W(Ex dⅡCT4) | Nimellisvirta | 1.2 A @ 380 V |
| Toimintataajuus | 1500 kierrosta/h | Velvollisuus | S1 jatkuva + S3 katkonainen |
| Nimellisjännite | 380 V (vaihtoehdot: 127/220/660/1140 V) | Taajuus | 50 Hz (60 Hz pyynnöstä) |
| Eristysluokka | F-luokka, ei--upotettu | Suojaus | IP65 |
| Ex-merkintä | Ex d I Mb / Ex d IIB T4 Gb | Paino | 47 kg (ex dⅠ) /37 kg(Ex dⅡCT4) |
| Asennus | 0-180 astetta (tasapainoilmakammio) | Viitestandardi | GB3836, JB/T 10603, DIN15430 |
Asennus- ja ulkomitat (mm)
BEd50/6 jakaa ääriviivat BEd80/6:n kanssa. Vahvista piirustus aina tilattua varmenneyksikköä vasten.
| Tyyppi | A | B | C | D | E | F | G | H | K | L | M | N | O | P | R | S | T | U | V | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BEd50/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| Vuode 30/5 | 410 | 50 | 34 | 15 | 16 | 25 | 16 | 18 | 160 | 80 | 80 | 40 | 270 | 16 | 85 | 75 | 98 | 20 | 15 | - |
| BEd80/6 | 490 | 60 | 36 | 18 | 20 | 30 | 20 | 23 | 190 | 95 | 120 | 60 | 285 | 20 | 85 | 75 | 100 | 22 | 15 | - |
| BEd121/6 | 690 | 60 | 38 | 25 | 25 | 40 | 25 | 35 | 240 | 112 | 90 | 40 | 324 | 25 | 130 | 120 | 147 | 35 | 20 | 130 |
