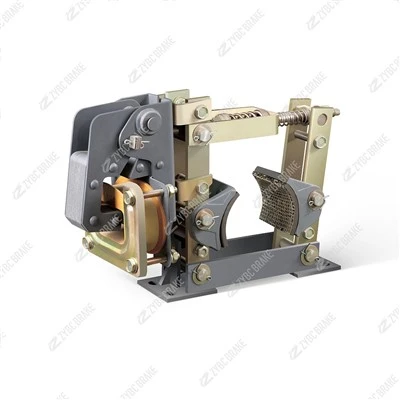

TJ2-sarjan sähkömagneettiset rumpujarrut: asennusmenetelmät ja yhteensopivat lisävarusteet





1. Asennusmenetelmät

TJ2-sarjan sähkömagneettiset rumpujarrut ovat käytössäpystysuora ylöspäin suuntautuva sähkömagneettinen käämiasennus vakioasetelmana, ja räätälöity vaaka-asennus on saatavilla laitteille, joissa on rajoitettu pystytila. Asennusmitat ovat kansallisten mekaniikkateollisuuden standardien mukaisia, mikä mahdollistaa vanhan -sukupolven sähkömagneettisten rumpujarrujen vaihtamisen suoraan.

Normaali pystyasennus

Kiinnitä kiinteä jarrujalusta lujasti tasaiseen jäykkään tukirunkoon -lujilla pulteilla. Pidä kaksi jarrukenkää symmetrisesti jakautuneena jarrurummun molemmille puolille ja varmista, että jarrurungon keskiakseli on koaksiaalinen jarrurummun kanssa, jotta vältytään epäkeskiseltä kitkalta ja paikalliselta ylikuumenemiselta.

Asenna sovitettu AC-sähkömagneettinen jarru pystysuoraan jarruvarren yläosaan. Varmista, että ankkurin vetotanko liikkuu pystysuunnassa ilman taipumista, jotta saadaan vakaa imuvoima virran aikana-vapautettaessa.

Sisäänrakennettu-linkage equal-gap -tasapainotusmekanismi säilyttää automaattisesti tasaisen välyksen kitkapäällysteiden ja rummun välillä molemmilla puolilla, mikä vähentää toistuvaa manuaalista kalibrointia ja estää kengän yksipuolisen vetämisen.

Varaa riittävästi tilaa kitkapäällysteen vaihtoa, vääntömomentin säätöä, kelan huoltoa ja manuaalista vapautusta varten.

Valinnainen vaakasuuntainen sivukiinnitys

Tämä asettelu sopii vaunun kulkumekanismeihin ja kapeisiin pystysuoraan asennusasentoon. Käännä jarruvarsikokoonpanoa ja asenna jarru sivuttain jarrurummun ympärille, mikä vaatii mukautettuja siirtymäkiinnikkeitä. Tarkista vaakasuuntaisen asennuksen jälkeen ankkurin palautusjousen kimmoisuus epätäydellisen jarrutuksen tai viivästyneen vapautumisen estämiseksi.

Tärkeimmät asennusvaatimukset

Kaikki saranan nivelet on varustettu huoltovapailla-itsevoitelevilla-laakereilla, eikä säännöllistä rasvaa asennuksen jälkeen tarvita.

Poista öljytahrat, ruoste ja pöly kokonaan jarrurummun pinnalta ennen koeajoa; rasvasaaste vähentää kitkakerrointa jyrkästi.

Säädä pääjarrujousen esipuristusta-säätömutterien avulla asettaaksesi tavoitejarrumomentin.

Toimintaperiaate: Fail{0}}safe spring-soveltuva suunnittelu. Aktivoi sähkömagneetti tuottaaksesi magneettisen imun ja vedä jarrukengät auki vapauttaaksesi; katkaisee tehon, jarrujousi työntää kenkiä kiinnittääkseen rummun automaattista jarrutusta varten.

Pidä sähkömagneettinen kela poissa vesiroiskeilta, raskaalta pölyltä ja syövyttäviltä kaasuilta käyttöiän pidentämiseksi.

2. Vakiovarusteet

Ydintoiminnalliset tukikomponentit

AC-sähkömagneettisen jarrukelan kokoonpanoErityinen sovitettu sähkömagneetti TJ2-sarjan käyttöyksiköksi, joka luo magneettisen vetovoiman jousen jarrutusvoiman voittamiseksi. Vakiojännitevaihtoehdot: AC220V / AC380V.

Manuaalinen vapautusvipu Hätäjarrun avaamiseen sähkökatkon tai laitteiston huollon aikana, kätevä staattiseen huoltotarkastukseen.

Raja-asentokytkimetTunnista täysin-jarrutetut ja täysin{1}}vapautetut jarrujen tilat, lähettävät reaaliaikaiset-palautesignaalit sähköiseen ohjauskaappiin turvalukituksen ja toiminnan valvontaa varten.

Kuluvat varaosat

Kiinnitä-Quick-Replace kitkapäällysteetYmpäristö-ystävälliset, ei-asbestin kulumista-kestävät kitkakappaleet, joissa on kiristysrakenne; erillinen vaihto ilman koko jarrurungon purkamista. Puoli-metallipäällysteet ovat valinnaisia ​​raskaassa-kuormituksessa ja korkeataajuisissa{8}}jarrutustilanteissa.

Täydellinen säätö- ja kiinnityssarja Sisältää vääntömomentin säätömutterit, välyksen säätöruuvit, lukituspultit, saranatapit ja palautusjouset pitkäaikaista -parametrien uudelleenkalibrointia varten.

Sähkömagneettisten kelojen varaosatVaihtokelat ja eristysholkit vanhenemisen tai palaneen sähkömagneetin huoltoon.

3. Valinnaiset mukautetut lisävarusteet

Räjähdyssuojatut sähkömagneettiset kelat ja Ex-sertifioidut rajakytkimet hiilikaivoksille, kemiantehtaille ja muille syttyville räjähdysvaarallisille alueille.

Räätälöidyt siirtymäkannattimet, jotka on omistettu vaakasuuntaiseen sivuasennukseen.

Pöly- ja roiskesuojatut{0}}suojat ulkokäyttöön, sementtitehtaisiin ja kaivostyömaille, joissa on paljon pölyä{1}}.

Korroosionestopinnoite- ja ruostumattomasta teräksestä valmistetut kiinnikkeet rannikon kosteus-, suola- ja korroosiotyöpajoihin.

Puskurin iskuja vaimentavat{0}}kokoonpanot vähentävät iskuja, tärinää ja ajomelua toistuvien käynnistys-pysäytysjaksojen aikana.
