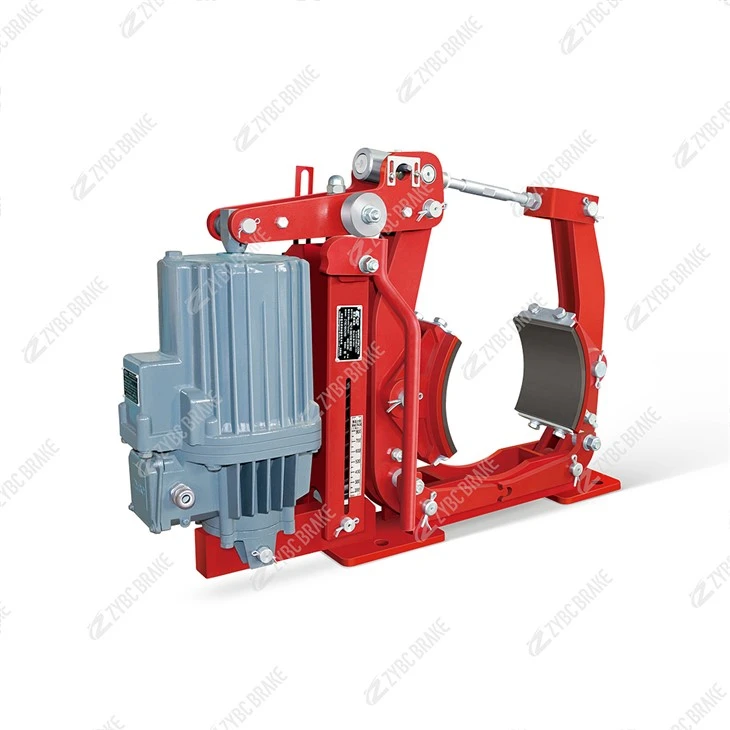

YWZ9-500/E80A sähköhydrauliset rumpujarrut

YWZ9-500/E80A on raskas - sähköinen - hydraulinen rumpujarru (rummun halkaisija 500 mm, yhdistettynä ED80/6-potkuriin), ihanteellinen suurten nostureiden, nostureiden ja raskaiden - kuljettimien työ- ja seisontajarrutukseen. Sen nimellisjarrutusmomentti on 1250 N·m (säädettävä 800-1600 N·m), ja siinä on automaattinen välyksen tasaus ja vikaturvallinen suorituskyky.

---

Perustiedot

Parametri	Arvo
Rummun halkaisija	500 mm
Nimellinen jarrutusmomentti	1250 N·m (säädettävä: 800-1600 N·m)
Sopiva potkuri	ED80/6 (800 N työntövoima, 60 mm isku)
Jarruvälys	0,8-1,2 mm (automaattinen - tasataan lukitusmekanismilla)
Kitkavuori	Ei - asbestia, paksuus 18 mm (vaihda, kun pienempi tai yhtä suuri kuin 5 mm)
Käyttöjärjestelmä	Normaalisti kiinni (jousi - kytketty, sähköinen - hydraulinen vapautus)
Ympäristön lämpötila	-20 asteesta +50 asteeseen
Suhteellinen kosteus	pienempi tai yhtä suuri kuin 90 %
Paino	~118 kg
Asennuskeskuksen korkeus	365 mm
Eristysluokka	B (potkurimoottori)
Toiminnan taajuus	Jopa 1200 kertaa/tunti
Standardit	GB6333-86, JB/T6406-2006, DIN15430

---

Rakenne ja toimintaperiaate

Rakenne: Vahvistettu jarrurunko + vasen/oikea jarrukenkä + korkean - jäykkyyden palautusjousi + lukitusvälyksen tasausmekanismi + ED80/6 elektro - hydraulipotkuri + kiinteä alusta. Itsevoitelevat - laakerit pääsaranoissa varmistavat korkean voimansiirron tehokkuuden eikä voitelutarvetta. Jousiputken vääntömomenttiasteikko mahdollistaa intuitiivisen säätämisen.

Epäonnistunut - Turvallinen toiminta:

Virta - päälle (vapauta): Puskurin moottori käynnistyy, hydraulipaine työntää työntötankoa ylöspäin. Vipumekanismi vetää jarrukengät sisään, puristaa palautusjousta ja jarru vapautuu.

Virta - pois päältä (jarrutus): Puskuri menettää tehonsa, työntötanko vetäytyy jousivoiman ja painovoiman vaikutuksesta. Paluujousi pomppii ja saa kengät puristamaan rummun vakaan jarrutuksen takaamiseksi.

Puhdistuksen tasaus: Lukitusmekanismi pitää välyksen kenkien molemmilla puolilla tasaisena, mikä estää epätasaisen kulumisen ja jarrujen vastuksen.

---

Tärkeimmät edut

Luotettava turvallisuus: Normaalisti suljettu rakenne varmistaa välittömän jarrutuksen sähkökatkon sattuessa ja estää laitteiden liukumisen.

Alhainen - huolto: Itsevoitelevat - saranat ja lukittuva välyksen tasaus vähentävät manuaalista puuttumista; liitä - vuorauksiin mahdollistaa nopean vaihdon ilman kehystä irrottamatta.

Vakaa suorituskyky: Ei-- asbestivuoraukset, joiden kitkakerroin on μ≈0,35-0,4 ja hyvä korkeiden lämpötilojen kestävyys.

Intuitiivinen säätö: Jousiputken vääntömomenttiasteikko tekee jarrutusmomentin säätämisestä helppoa ja suoraa.

Korkea toimintataajuus: Soveltuu toistuviin käynnistyksiin - lopetustyöolosuhteisiin raskaissa - käyttösovelluksissa.

---

Sovellukset

Ensisijainen: Työ- ja seisontajarru suurille siltanostureille, pukkinostureille, suurille sähkönostimille ja raskaille - hihnakuljettimille tehtaissa, satamissa ja kaivosalueilla.

Toissijainen: Metallurgian, hiili- ja kemianteollisuuden nosto- ja materiaalinkäsittelylaitteiden pää- ja apumekanismien (kääntö, luffing jne.) jarrutus.

---

Asennus ja huolto

Asennus:

Asenna jäykkään alustaan ​​tärinän välttämiseksi. Varmista, että rummun samankeskisyys (poistuminen enintään 0,15 mm) ja potkurin työntötangon kohdistus (ei sivuttaisvoimaa).

Liitä potkuri 380 V:n kolmivaiheiseen --vaihevirtalähteeseen ja täytä se ISO VG 32/46 -hydrauliöljyllä määritetylle tasolle.

Tarkista välyksen tasausmekanismin toiminta ja testaa jarrutuksen ja vapautuksen joustavuus ennen käyttöönottoa.

Huolto:| Kierrä|Huoltokohteet || ----|---- || Päivittäin|Tarkista potkurin öljytaso, putkiston vuodot ja epänormaalit äänet; puhdista öljytahrat ja roskat rummun pinnalta. || 3 kuukautta|Tarkasta vuorauksen kuluminen ja potkurin tiivisteen eheys; kiristä löysät kiinnikkeet (vipu ja pohjapultit). || 6 kuukautta|Vaihda potkurin hydrauliöljy; tarkista palautusjousen kimmoisuus (vaihda, jos se on väsynyt). || 12 kuukautta|Tarkista potkuri (puhdista pumppu ja mäntä); vaihda vuoraukset, jos paksuus<5 mm; resurface the drum if worn or deeply scratched. || 2 years | Replace thruster seals and filter; inspect the brake frame for deformation; calibrate braking torque. |

---

Yleisiä vikoja ja korjauksia

Vika	Mahdollinen syy	Korjaus
Heikko jarrutus	Kuluneet vuoraukset, jousiväsymys tai tasausmekanismin tukos	Vaihda vuoraukset; säädä/vaihda jousi; puhdista/voitele tasausmekanismi.
Jarrujen veto/ylikuumeneminen	Tasausmekanismi juuttunut, jumiutunut työntötanko tai öljyä rummussa	Puhdista tasausosat; voitele työntötanko; puhdista rummun pinta.
Puskuri ei ulotu	Moottorin vaiheen vaihto, suodatin tukkeutunut tai öljytaso on alhainen	Oikea moottorin vaihe; vaihda suodatin; täytä hydrauliöljy.
Epävakaa jarrutusmomentti	Epätasainen kenkien kuluminen tai rummun muodonmuutos	Vaihda epätasaisesti kuluneet vuoraukset; hio rummun pinta.
Epätavallinen ääni jarrutuksen aikana	Löysät kengät tai vaurioituneet vuoraukset	Kiristä kengänkiinnikkeet; vaihda halkeilevat sisäpinnat.
