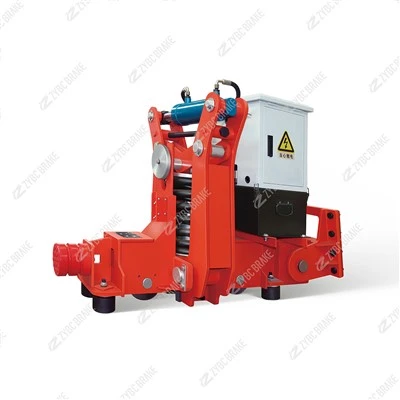

Laadukas ZYTJX-sarjan hydraulinen kiskon puristin



1. Sarjan yleiskatsaus ja ydintoiminto

ZYTJX-sarja (Z=Rail, Y=Hydraulic, T=Clamping, J=Heavy-Duty, X=Anti- Slip) on luokiteltuturvallisuus-kriittinen kiskon lukituslaite, eroaa tavallisista ajojarruista. Sen ensisijaiset toiminnot on räätälöity kiskoille asennettujen{1}}koneiden turvallisuuteen:

Myrskyn/tuulen lukitus: Nosturin liikemekanismien suojaaminen suuria tuulikuormia vastaan ​​(jopa 35 m/s), jotta estetään "kiskokävely" tai sivuttain kaatuminen -kriittistä taifuunien tai voimakkaiden puuskien vaikutuksille altistuville ulkokäyttöön tarkoitetuille satamanostureille.

Staattinen kiskon pito: Koneiden lukitseminen paikoilleen huollon, lastin lastaamisen/purkauksen tai sähkökatkojen aikana, mikä varmistaa vakauden myös kaltevilla kiskoilla (alle tai yhtä suuri kuin 5 astetta).

Seisminen ja hätälukitus: Aktivoituu automaattisesti seismisen toiminnan tai äkillisten laitevikojen aikana nosturin siirtymän ja rakenteellisen jännityksen minimoimiseksi.

50–300 kN:n puristusvoimilla ja kiskokokojen (43–75 kg/m) kanssa yhteensopivuuden ansiosta sarja on optimoitu raskaille kiskoille-asennetuille koneille (50–600 tonnia) satamissa, ratapihoilla ja rakennustyömailla.

2. Toimintaperiaate

ZYTJX-sarja toimii ahydraulinen kiinnitysperiaate, käyttämällä hydraulista painetta kiila{0}}muotoisten leuojen tai kitkakappaleiden ajamiseksi suoraan kosketukseen kiskon uuman ja pään kanssa. Sen työkierto sisältää kolme avaintilaa:

2.1 1. Puristimen vapautus (normaali matka)

Kun nosturin täytyy liikkua (ajella kiskoja pitkin), ohjausjärjestelmä syöttää hydraulipainetta (12–25 MPa) puristimen hydraulisylinteriin.

Paineistettu sylinteri vetää männän sisään ja vetää kiristysleuat/lohkot pois kiskosta. Näin puristimen ja kiskon väliin syntyy välys (10–20 mm), jolloin nosturin pyörät voivat rullata vapaasti ilman vastusta.

2.2 2. Puristimen kiinnitys (lukitus/turvallisuus)

Aktiivinen lukitus: Myrskysuojaa tai staattista pitoa varten ohjausjärjestelmä vähentää hydraulipainetta. Sisäiset palautusjouset (tai paineenalennusventtiili) työntävät mäntää eteenpäin ja ohjaavat kiristysleuat/lohkot kiskoa vasten.

Voiman vahvistus: Kiilan muotoiset komponentit (integroitu leukoihin) vahvistavat hydraulista/jousivoimaa 3–5-kertaisesti luoden suuren puristusvoiman (50–300 kN) tarttumaan kiskoon tiukasti. Kitka puristimen kumi-/metallityynyjen ja kiskon välillä estää liukumisen.

Itselukitus{0}}suunnittelu: Kiilakulma (6 astetta – 10 astetta) varmistaa, että puristin pysyy kytkettynä, vaikka hydraulipaine häviäisi kokonaan-ulkoiset voimat (esim. tuuli) lisäävät puristusvoimaa, mikä parantaa -liukastumiseneston luotettavuutta.

2.3 3. Hätätilanne (viat/äärimmäiset olosuhteet)

Jos hydraulijärjestelmässä on vika, tehohäviö tai tuulen nopeus ylittää turvakynnyksen (tuulimittarit havaitsevat), puristin kiinnittyy välittömästi.

Varaakut (valinnainen) tai palautusjouset ajavat leuat/lohkot kosketuksiin kiskon kanssa enintään 0,5 sekunnissa ja lukitsevat nosturin siirtymisen estämiseksi.

3. Ydinrakenne ja avainkomponentit

ZYTJX-sarjassa on vankka,{0}}mukautuva kiskorakenne, jossa on neljä kriittistä alijärjestelmää, jotka on optimoitu raskaille kuormille ja ankariin ympäristöihin:

3.1 1. Hydraulinen käyttöyksikkö (Power Core)

Korkeapaineinen{0}}hydraulisylinteri: Yksi{0}}- tai kaksitoiminen-sylinteri (valmistettu 45# teräksestä) FKM-tiivisteillä, mitoitettu 12–25 MPa Se muuntaa hydraulipaineen lineaariseksi voimaksi puristimen vapautuksen/kiinnityksen ohjaamiseksi.

Ohjausventtiilin lohko: Integroituu solenoidiventtiilit, varoventtiilit ja takaiskuventtiilit paineen säätämiseksi, ylikuormituksen estämiseksi ja nopean reagoinnin mahdollistamiseksi. Raskaat-mallit sisältävät paineantureita reaaliaikaista-tilan seurantaa varten.

Hydrauliakku (valinnainen): Typellä{0}}varattu akku, joka säilyttää paineen varmistaakseen hätäkytkennän, vaikka päähydrauliikkajärjestelmä epäonnistuisi.

3.2 2. Kiskon kiinnityskokoonpano (tartuntaydin)

Kiristysleuat/lohkot: Kaksi symmetristä leukaa (valettu teräs QT500) vaihdettavilla kitkatyynyillä. Pehmusteet on valmistettu kumi-metallikomposiitista (liukumisenesto-) tai lujasta seoksesta (kulumiskestävyys-), mikä varmistaa kitkakertoimen (μ suurempi tai yhtä suuri kuin 0,6) myös märillä/pölyisillä kiskoilla.

Kiilamekanismi: Tarkkuus{0}}koneistetut teräskiilat (HRC 45–50), jotka vahvistavat puristusvoimaa. Itselukittuva -kulma on kalibroitu estämään luistaminen suurimmalla mitoituskuormalla (esim. 35 m/s tuuli).

Kiskojen yhteensopivuus: Säädettävä leukaväli sopimaan vakiokiskoprofiileihin (43 kg/m, 50 kg/m, 60 kg/m, 75 kg/m) ja kiskojen korkeuksiin (140–190 mm), mikä eliminoi mukautetun kiskon muokkauksen tarpeen.

3.3 3. Palautus- ja turvamekanismi (luotettavuuden ydin)

High{0}}Tension Return -jouset: Mangaani-teräksiset puristusjouset (yksi tai kaksi puristinta kohden), jotka tarjoavat vikaa{1}}turvallisen kytkentävoiman, kun hydraulipaine vapautetaan. Jousen esijännitys on säädettävissä kiskon ja kuorman vaatimusten mukaan.

Mekaaninen lukko (valinnainen): Salpa-ja-räikkäjärjestelmä, joka kiinnittää kiristysleuat kiinnitettyyn asentoon pitkäaikaista säilytystä- tai huoltoa varten, mikä estää tahattoman vapautumisen.

3.4 4. Suojaus- ja asennusosat (kestävä ydin)

Säänkestävä-kotelo: Suljettu teräs- tai valurautakotelo (IP65-suojaus), joka suojaa sisäiset komponentit sateelta, suolaroiskeelta, pölyltä ja roskilta, jotka ovat kriittisiä satama- ja rannikkoympäristöissä.

Korroosionesto{0}}pinnoite: Kaikki metalliosat on pinnoitettu epoksihartsilla (paksuus 100–120 μm) tai kuumasinkitty, jotta ne kestävät suolaisen veden korroosiota (portit) ja kemiallista altistumista (teollisuusalueet).

Tärinä{0}}Vaimennustelineet: Puristimen ja nosturin rungon väliset kumieristeet vähentävät tärinän siirtymistä nosturin ajon aikana, suojaavat hydraulikomponentteja ja pidentävät käyttöikää.

4. Tärkeimmät ominaisuudet ja edut

ZYTJX-sarja erottuu kisko--spesifisestä suunnittelustaan ​​ja äärimmäisestä-kunnon luotettavuudesta, ja sen tärkeimmät edut:

4.1 1. Suuri puristusvoima ja-liukumisen esto

Jopa 300 kN:n kiinnitysvoimilla ja kitkatyynyillä (μ suurempi tai yhtä suuri kuin 0,6) puristin tarjoaa poikkeuksellisen -liukastumiseneston-, joka varmistaa nosturien tuulen nopeuden 35 m/s asti ja estää liikkeen kaltevilla kiskoilla (vähintään 5 astetta).

4.2 2. Itselukittuminen ja epäonnistuminen-Turvallinen luotettavuus

Kiilamekanismin itselukittuva{0}}rakenne varmistaa, että puristin pysyy kiinni, vaikka hydraulipaine häviäisi, mikä eliminoi turvallisuuden turvaamisen ulkoisesta voimasta. Tämä on nosturien tiukkojen myrskysuojausstandardien mukainen.

4.3 3. Rautatie-Mukautuva ja monipuolinen

Säädettävä leukaväli sopii useimpiin vakiokiskoprofiileihin (43–75 kg/m), joten se on yhteensopiva erilaisten kiskoille asennettujen koneiden kanssa (satamanosturit, metroajoneuvot, ratapihat). Räätälöityjä kiskomuutoksia ei tarvita, mikä vähentää asennuskustannuksia.

4.4 4. Ankara-Ympäristökestävyys

IP65-suojaus- ja korroosionkestävät-pinnoitteet mahdollistavat luotettavan toiminnan suolasuihkussa (portit), pölyssä (kaivospihat) ja äärimmäisissä lämpötiloissa (-30 asteesta 100 asteeseen).

Kulutusta-kestävien kitkatyynyjen käyttöikä normaalikäytössä on enintään 15 000 työtuntia, mikä vähentää huoltotiheyttä.

4.5 5. Nopea vastaus ja helppo integrointi

Hätäkytkentäaika Alle tai yhtä suuri kuin 0,5 sekuntia varmistaa nopean lukituksen kriittisissä skenaarioissa (esim. äkilliset tuulenpuuskat).

Yhteensopiva nosturin ohjausjärjestelmien (PLC, HMI) kanssa tavallisten hydraulisten/sähköisten signaalien kautta, mikä mahdollistaa automaattisen kytkennän tuulen nopeuden, seismisen aktiivisuuden tai käyttäjän syötteen perusteella.

5. Tyypilliset sovellukset

ZYTJX-sarja on suunniteltu -rakasille{1}}raskaille koneille turvallisuus-kriittisissä ympäristöissä:

Satamanosturit: Kumi-väsyneet pukkinosturit (RTG), kiskoille{1}}asennettavat pukkinosturit (RMG) ja laivaan{2}}to-(STS) nosturien liikkumismekanismit-, jotka suojaavat taifuuneja ja voimakkaita tuulia vastaan.

Kiskoon{0}}asennettavat rakennuslaitteet: Siltanosturit, raidekuljetukset ja tunneliporauskoneen (TBM) kiskojärjestelmät{0}}lukitus kunnossapidon ja seismisten tapahtumien aikana.

Metro- ja rautatiehuolto: Kiskojen hiontaajoneuvot, radantarkastusjunat ja metron huoltoalustat-varmistavat vakauden radatöiden aikana korotetuilla kiskoilla.

Industrial Rail Yards: Raskaat{0}}raidekuljetuslaitteet teräskeloille, konteille tai kaivosmateriaaleille-estävät liikkumisen pihan kiskoilla lastauksen/purkauksen aikana.
